筧（かけひ）の作り方

十川日本庭園研究室です。今回は筧の作り方です。

筧は一般に、手水鉢（ちょうずばち）に水を注ぎ込む装置です。駒頭（こまがしら）を付けるタイプなど様々ですが、ここでは横樋（よことい）の削ぎ落とし方を紹介します。失敗した時のために、中の節抜きと竹洗いは後回しにするのがコツです。竹細工の練習にはとても役立ちますので、皆様も試してみてください。

This is the Tokawa Japanese Garden Laboratory. This time, the “Kakehi” method is used.
Kakehi is generally a device for pouring water into a chozubachi. There are various types, such as the type with ”Komagashira” , but here we will introduce the Sogiotoshi (scraping off)of Yokotoi (side gutter). It is very useful for the practice of bamboo work, so please try it.

【YouTube】　日本庭園の作り方#009 筧の作り方

２０２１年６月、You Tubeに筧の作り方に関する解説動画をアップしました。合わせてご覧ください。

①竹材の加工
Processing of bamboo materials

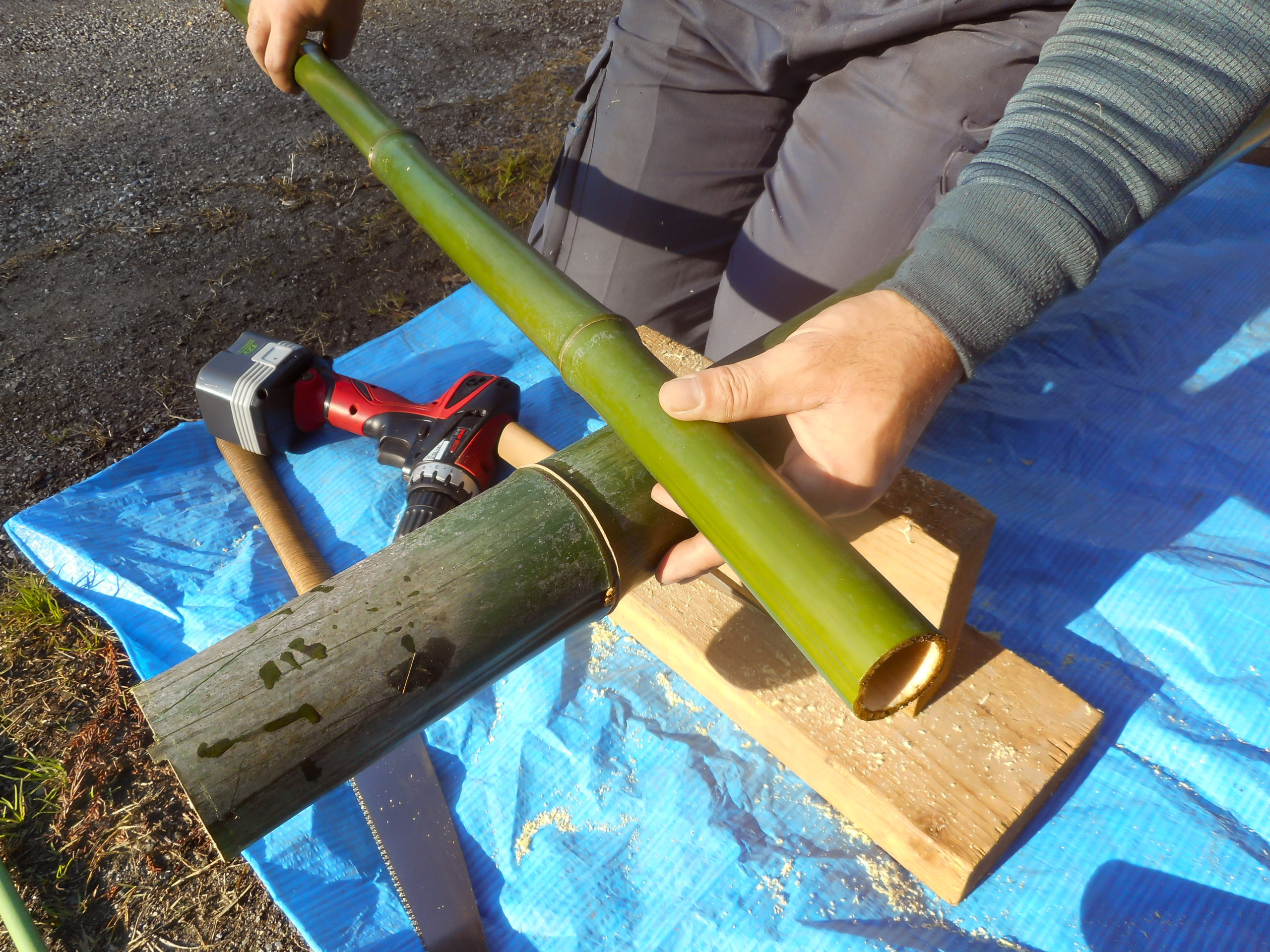

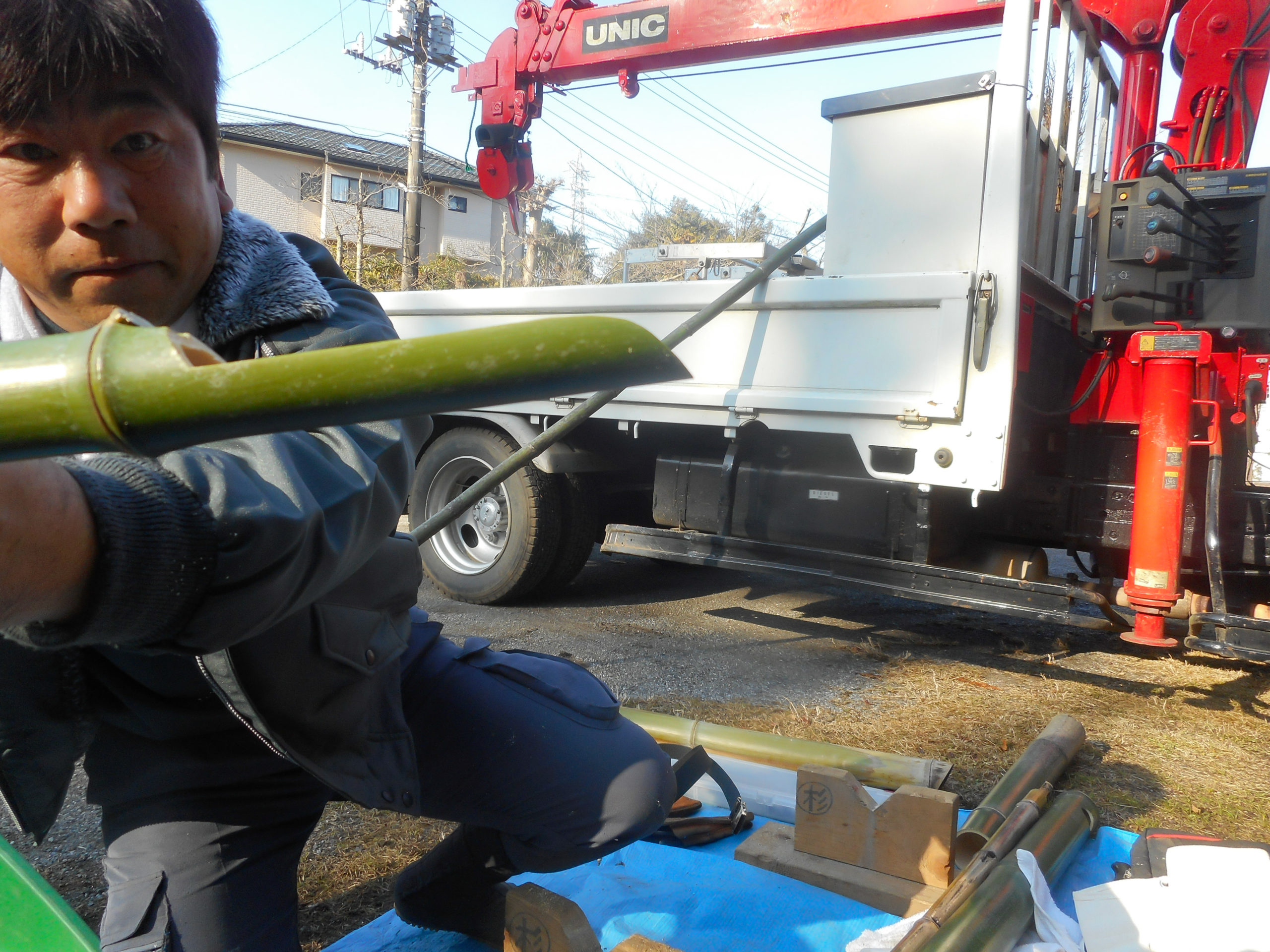

縦樋（たてとい）の太竹と横樋（よことい）の細竹を合わせて、バランスを見ます。
You check the balance by matching the thick bamboo of the vertical gutter and the thin bamboo of the horizontal gutter.

•

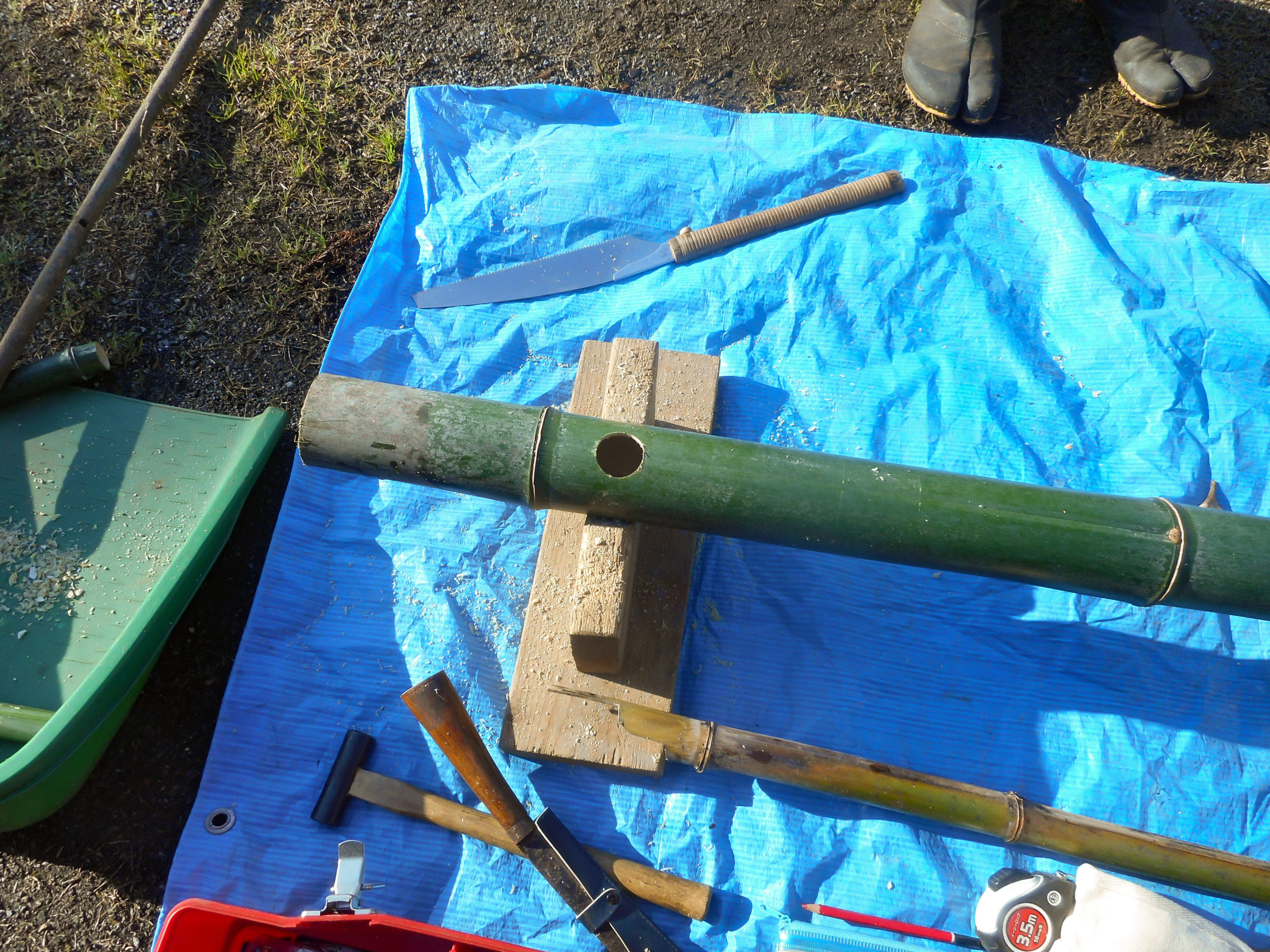

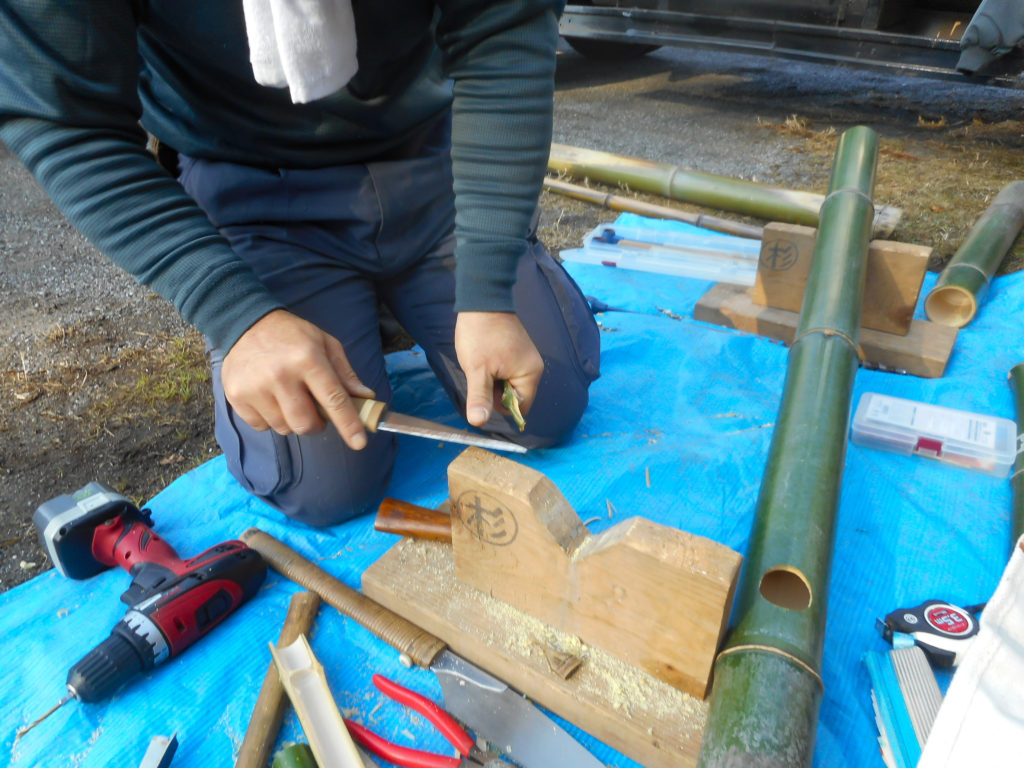

縦樋に横樋を当て赤鉛筆で印をした後、太竹にホルソーまたはドリルで穴を開けます。穴はノミや切り出しナイフだけでも開けることができます。
After putting a horizontal gutter on the thick bamboo and making a mark with a red pencil, make a hole in the thick bamboo with a hole saw or a drill. You can make a hole only with a chisel or a cutting knife.

•

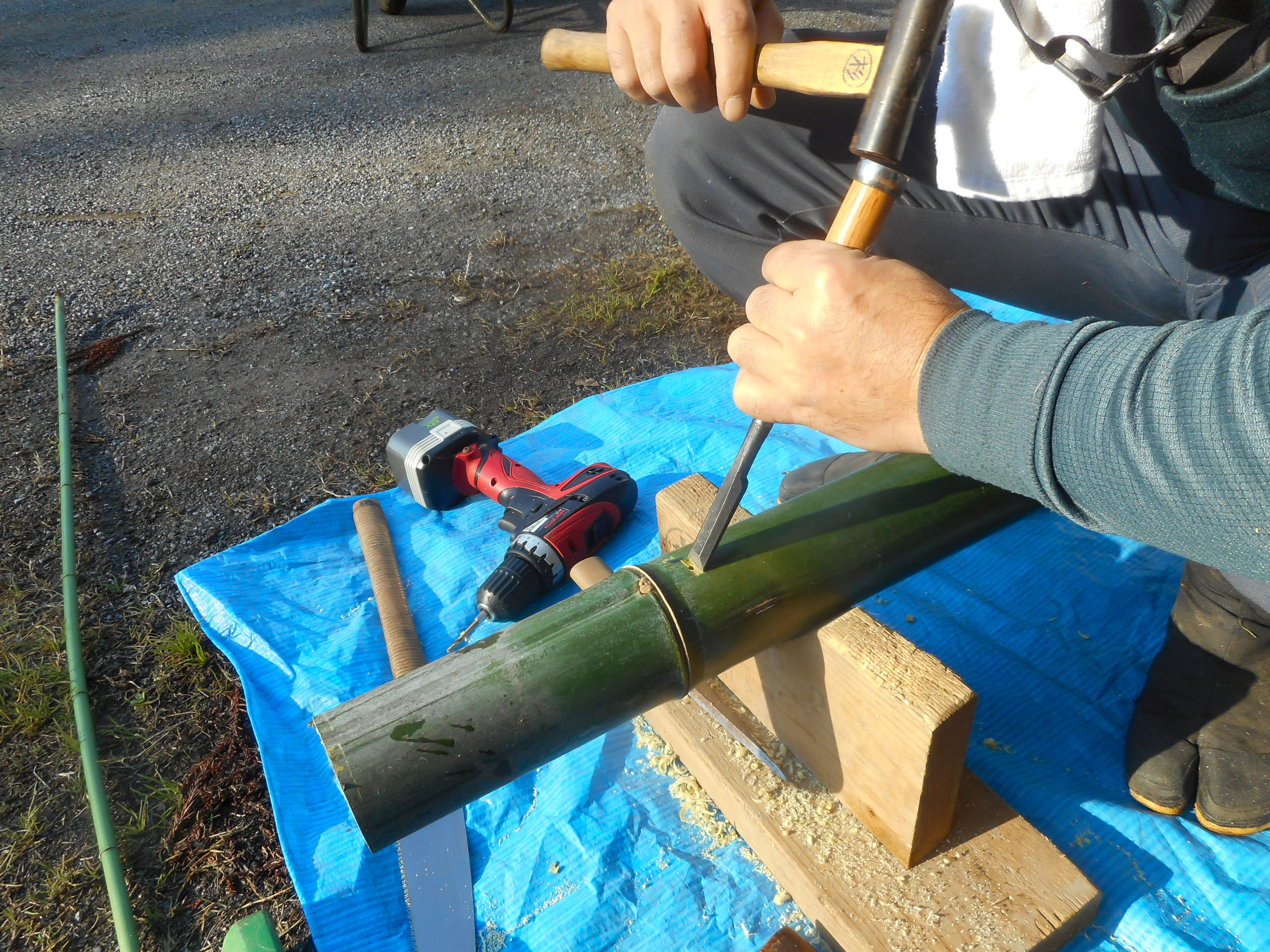

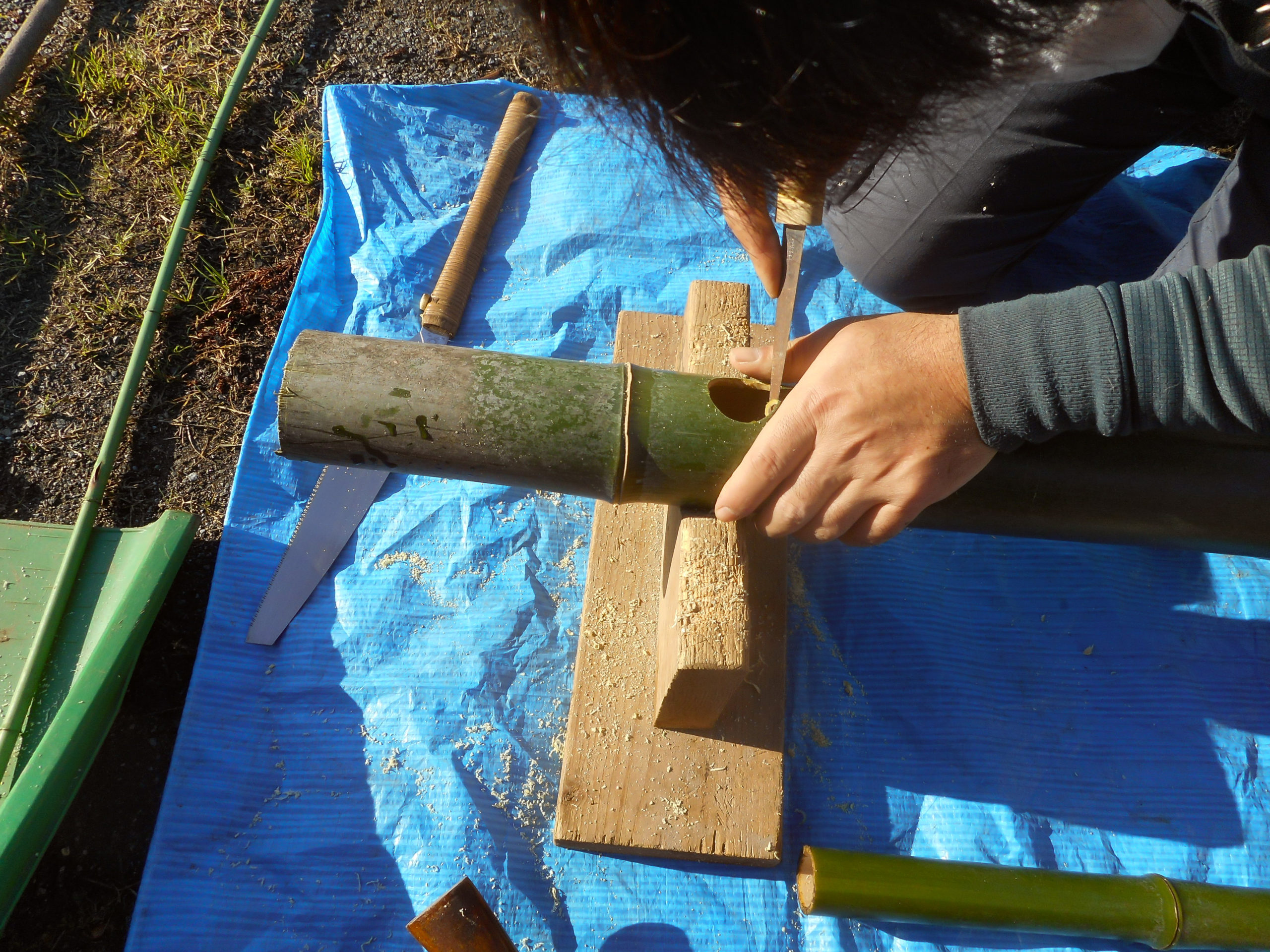

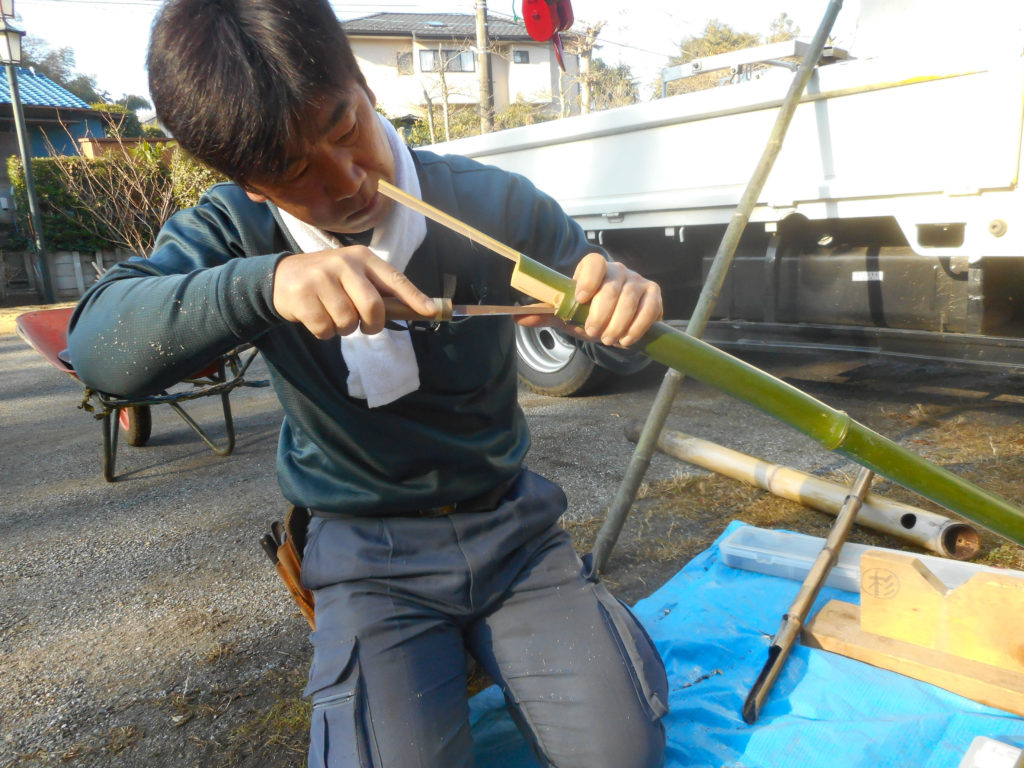

穴を切り出しナイフで微調整します。竹の削り方には、コツがあります。
Cut out the hole and make fine adjustments with a knife. There is a trick to shaving bamboo.

•

横樋が抜けないように、裏側を抜くための穴を開けます。
To prevent the side gutter from coming out, we will make a hole to pull out the back side.

•

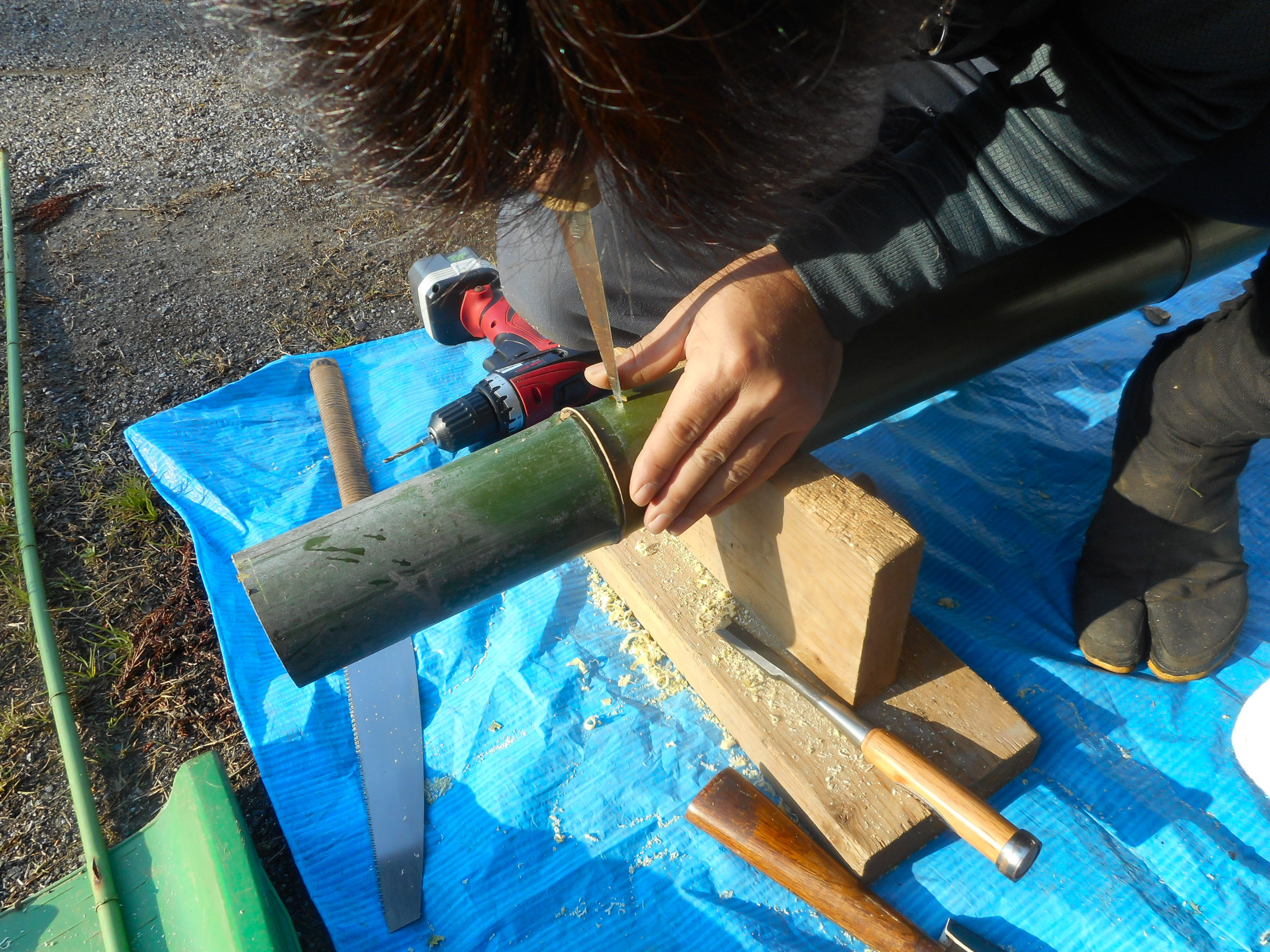

切り出しナイフで調整します。
Adjust with a cutting knife.

•

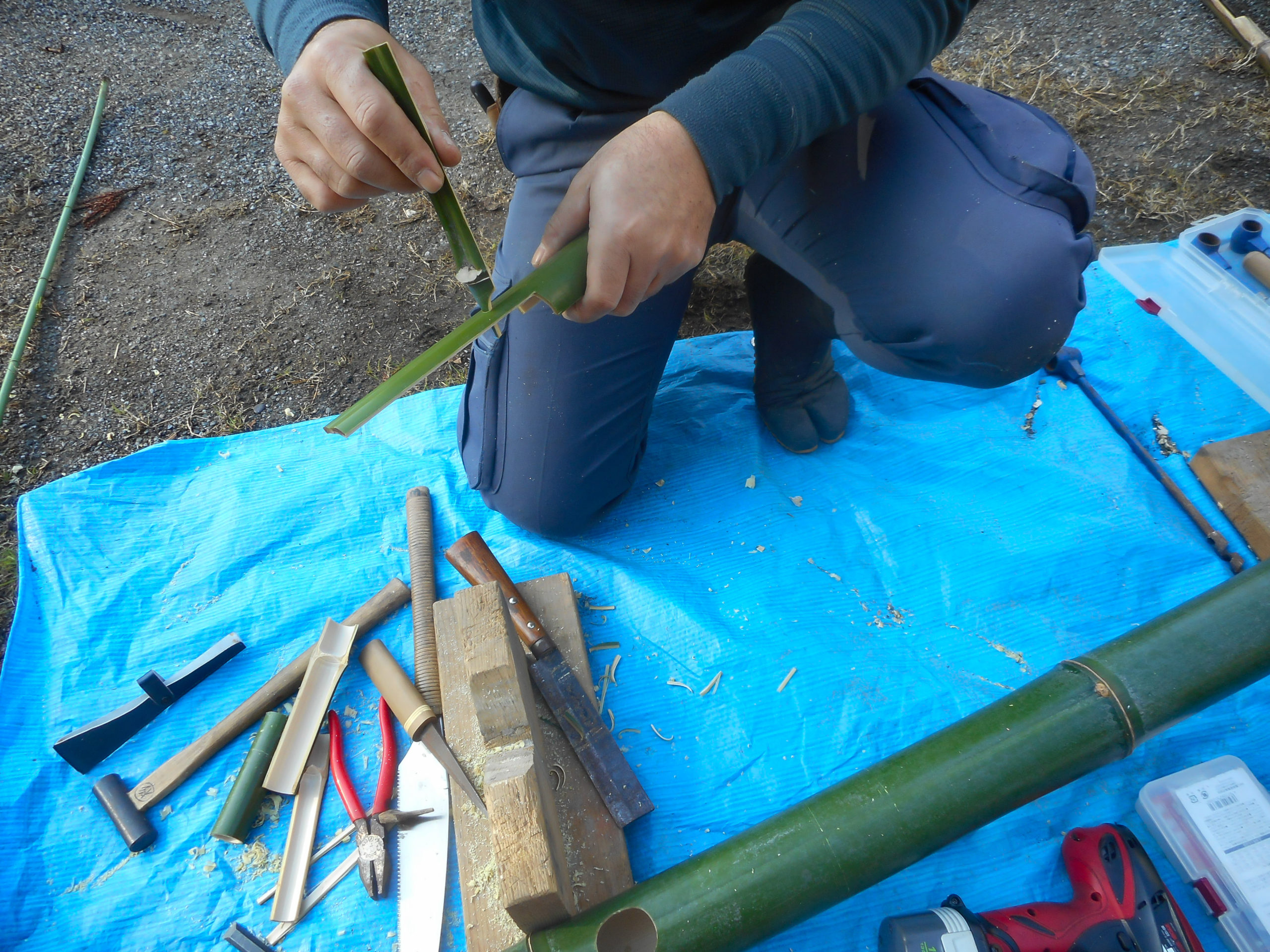

ここで細竹の横樋のモトを半分切り、加工しておきます。
At this point, halve the root of the side gutter (thin bamboo) and process it.

•

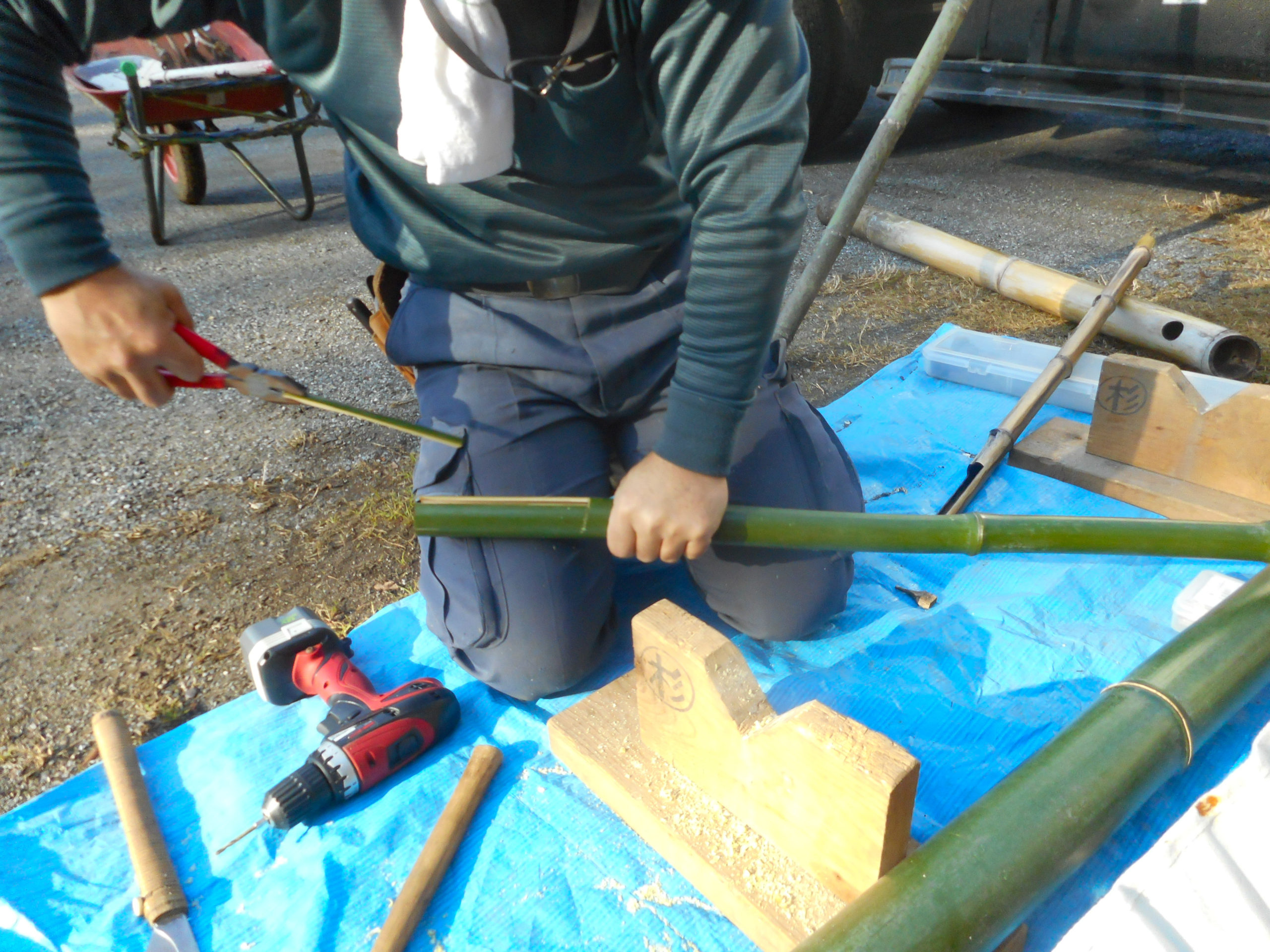

ペンチで剥ぎます。
Peel with pliers.

•

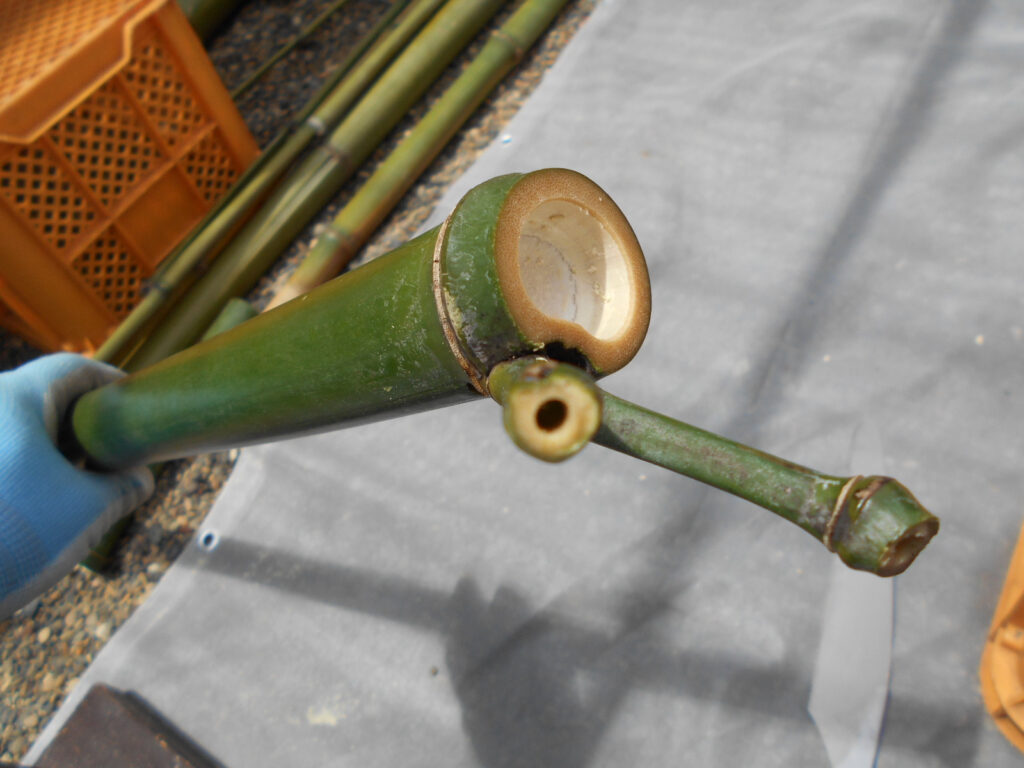

縦樋に入れる部分はこのように加工します。
The part to put into the gutter is processed like this.

•

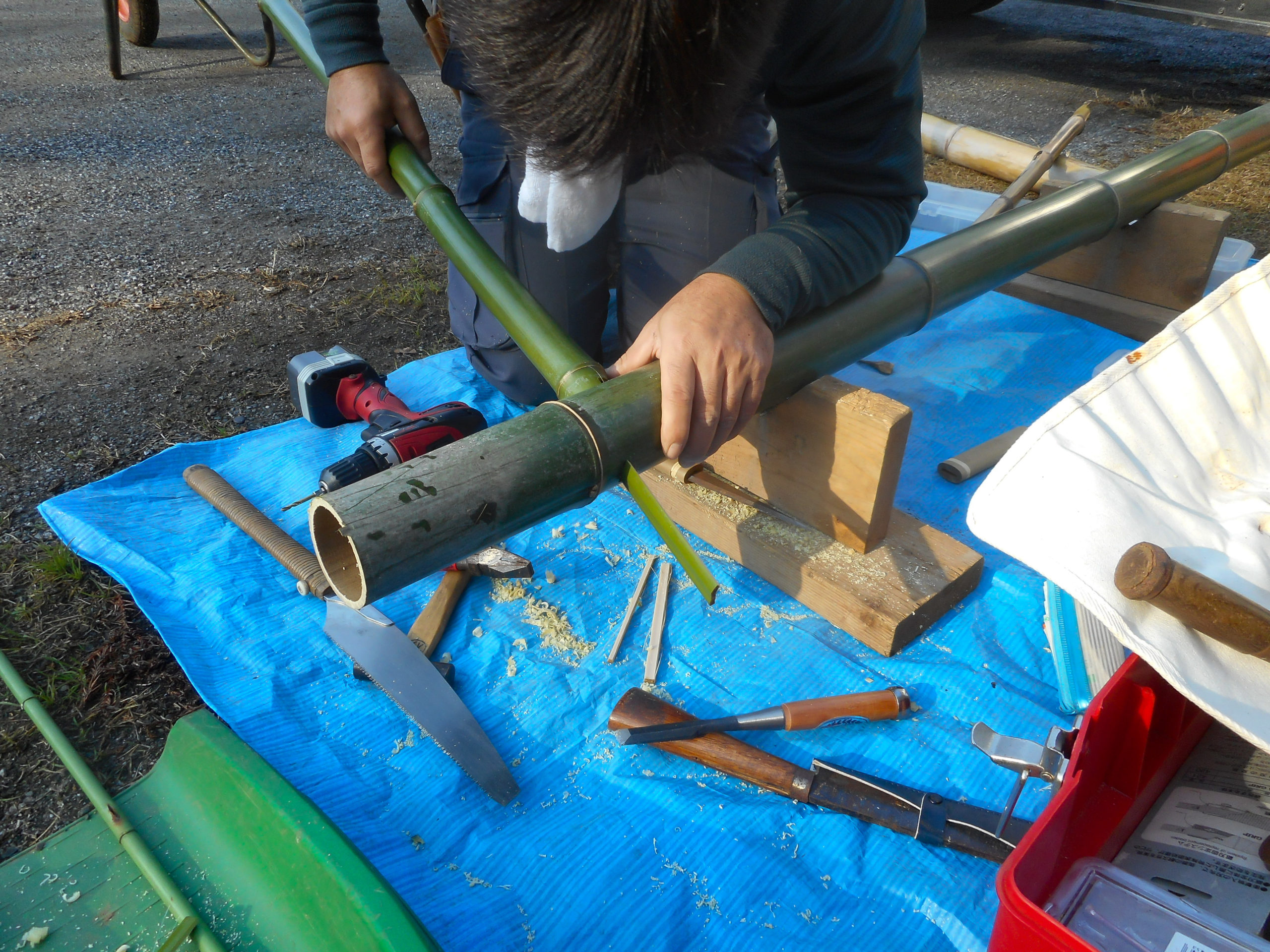

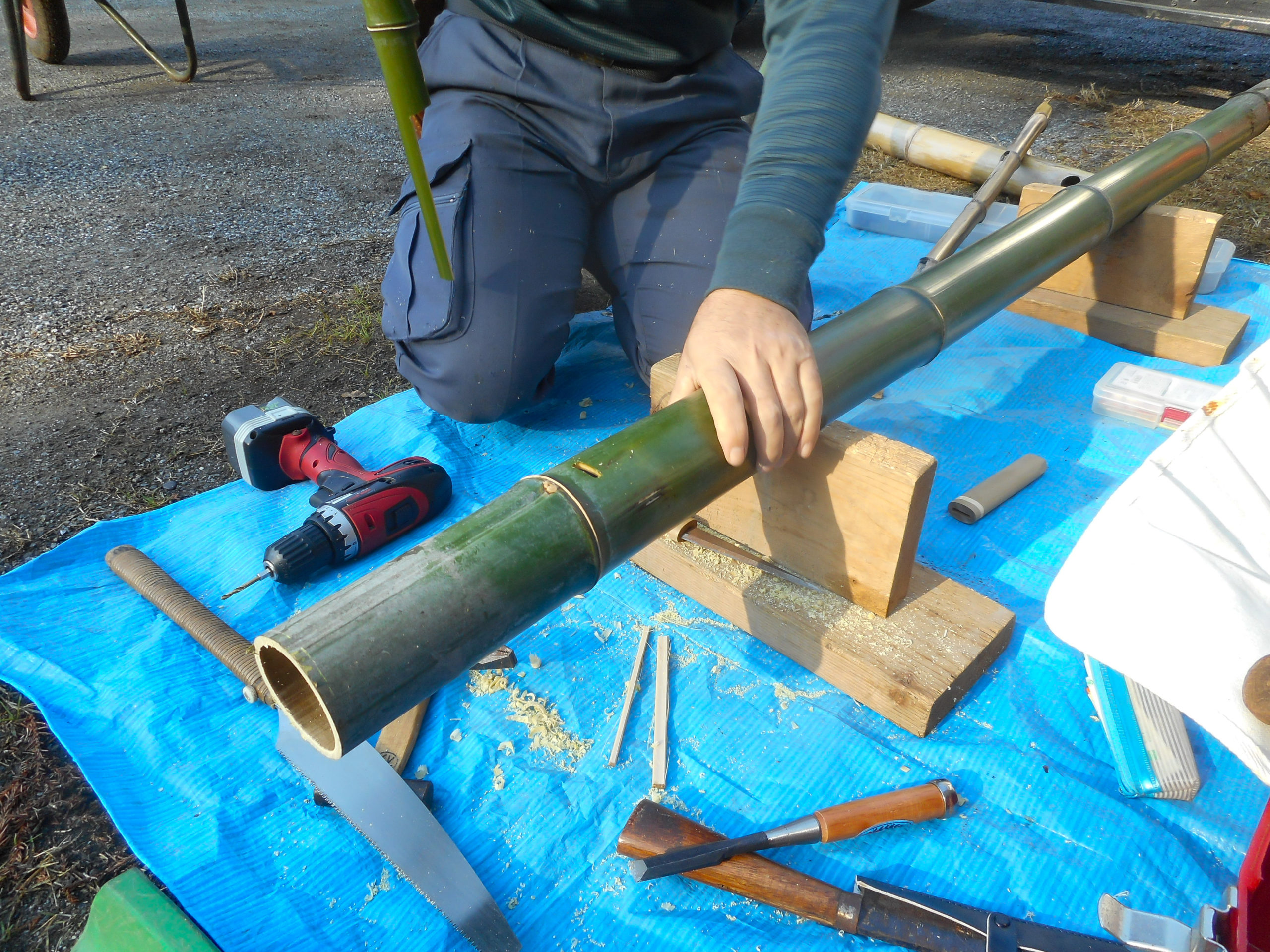

太竹の縦樋の裏が抜けました。次に細竹の横樋を差し込みます。
The back of the gutter (thick bamboo) came out. Next, insert the side gutter (thin bamboo).

•

表側の、横樋を差し込んだ部分は、節の部分にすると、キレイに収まります。
The part where the side gutter is inserted on the front side will fit neatly if you make it into the joint part.

•

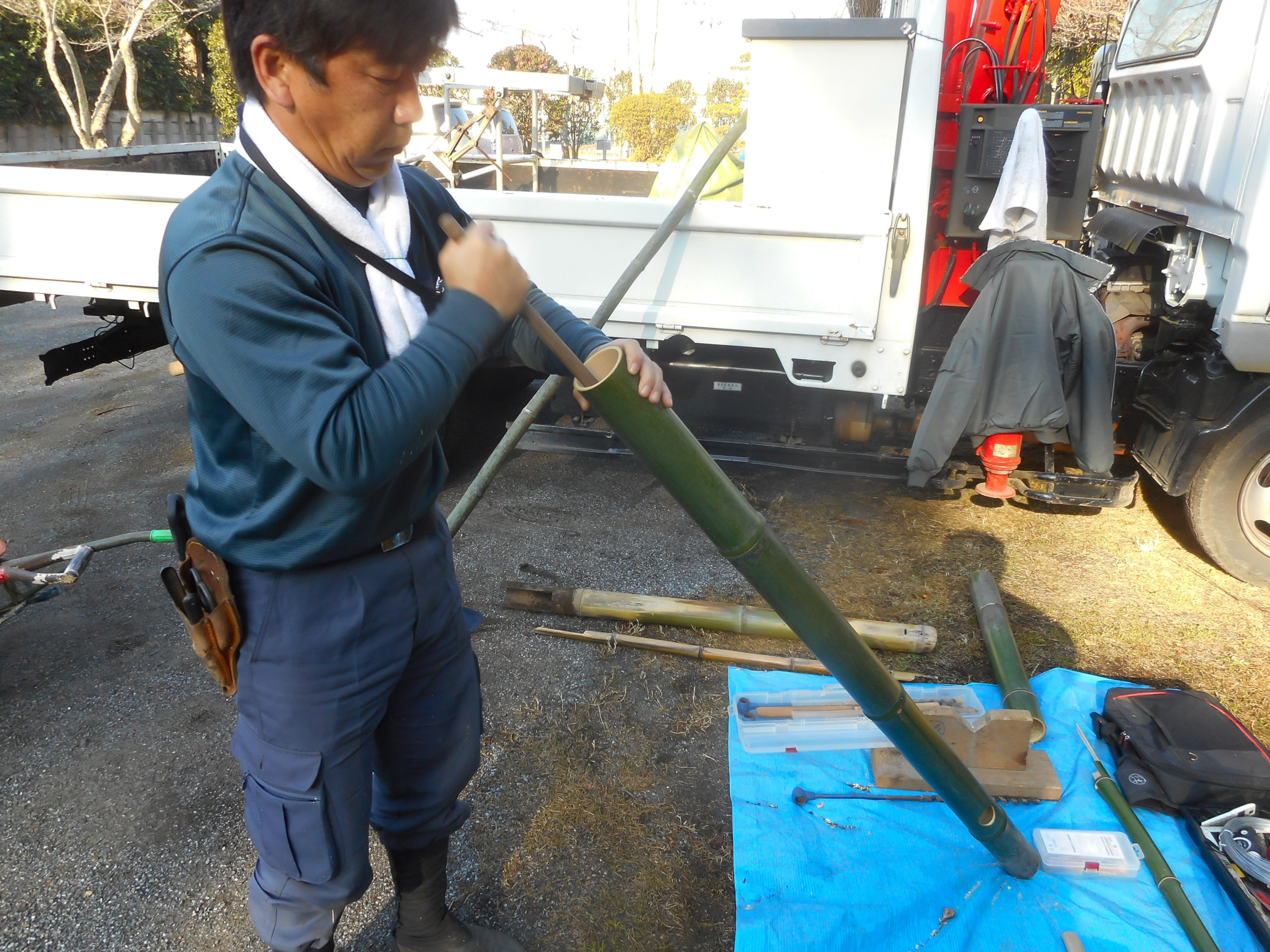

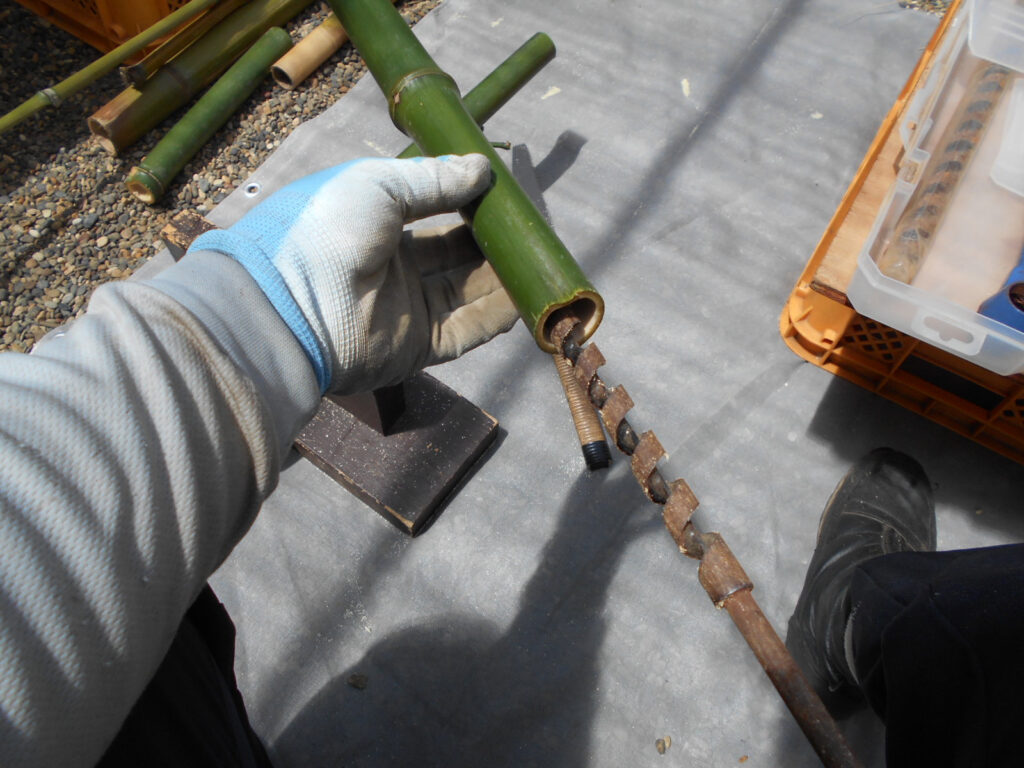

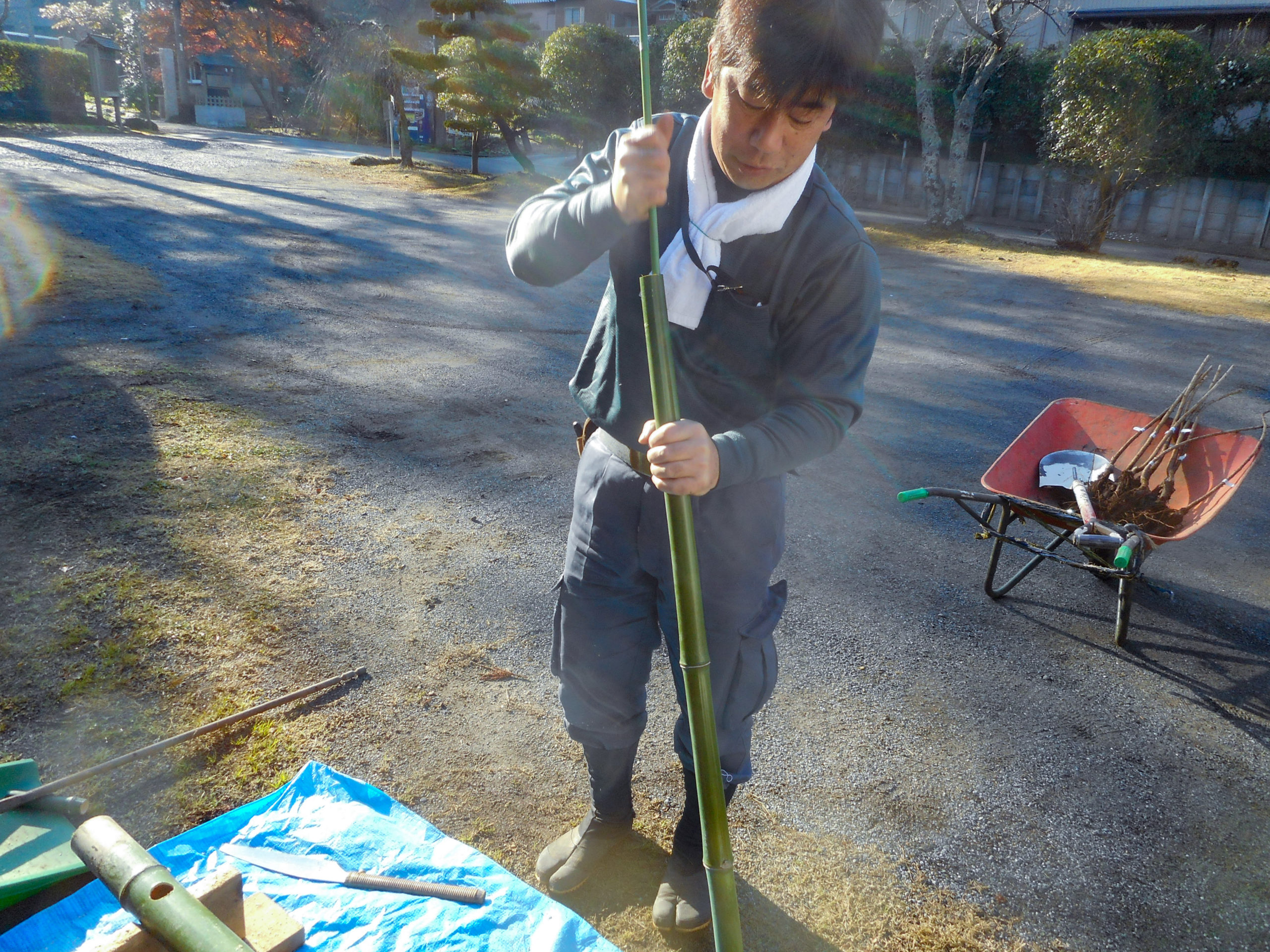

竹の中の節を抜きます。
Remove the bamboo joints.

•

節を抜く際に横樋は、角度によって中が見えるので、そこは加工します。
When you remove the knot, you can see the inside of the side gutter depending on the angle, so you machine there.

•

裏側に横樋が抜けないように、竹串（たけぐし）を作ります。
Make a bamboo skewer so that the side gutter does not come out on the back side.

•

•

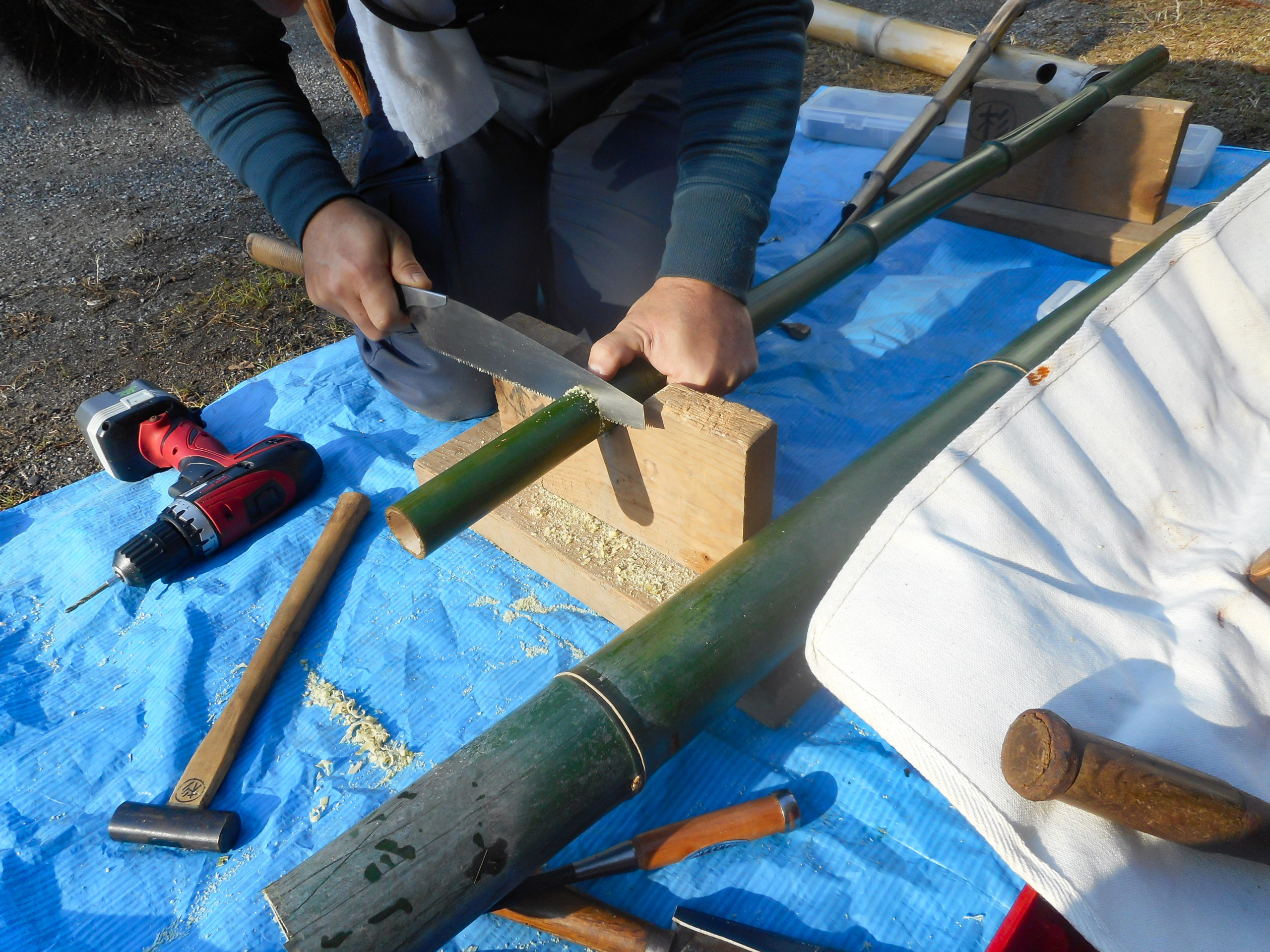

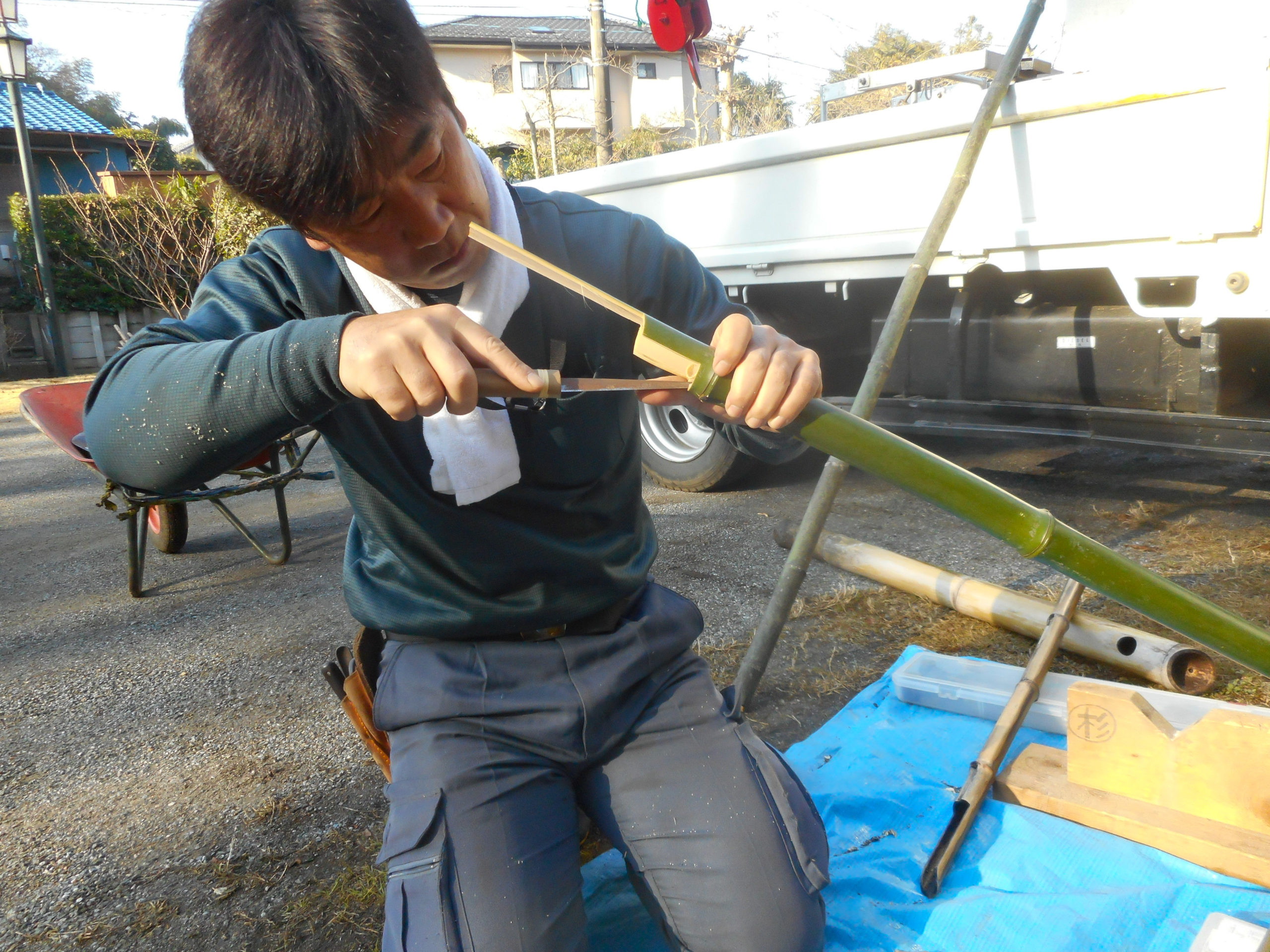

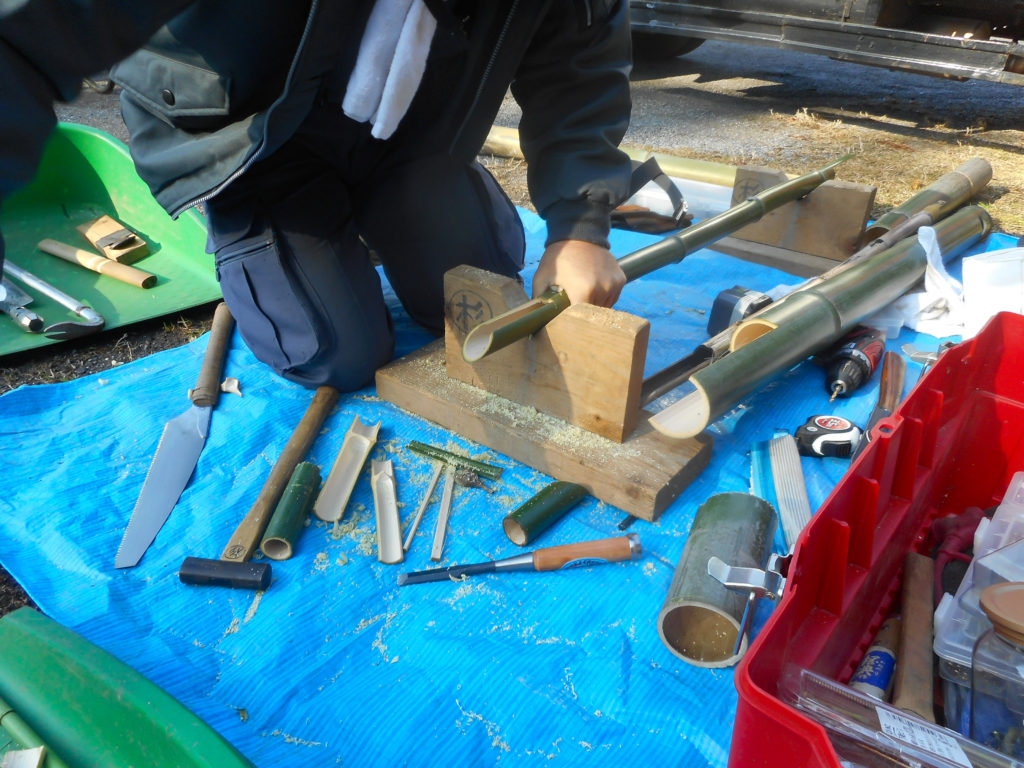

横樋を斜めに切り、ペンチで剥いで削ぎ落とします。
Cut the side gutter diagonally, and peel it off with pliers.

•

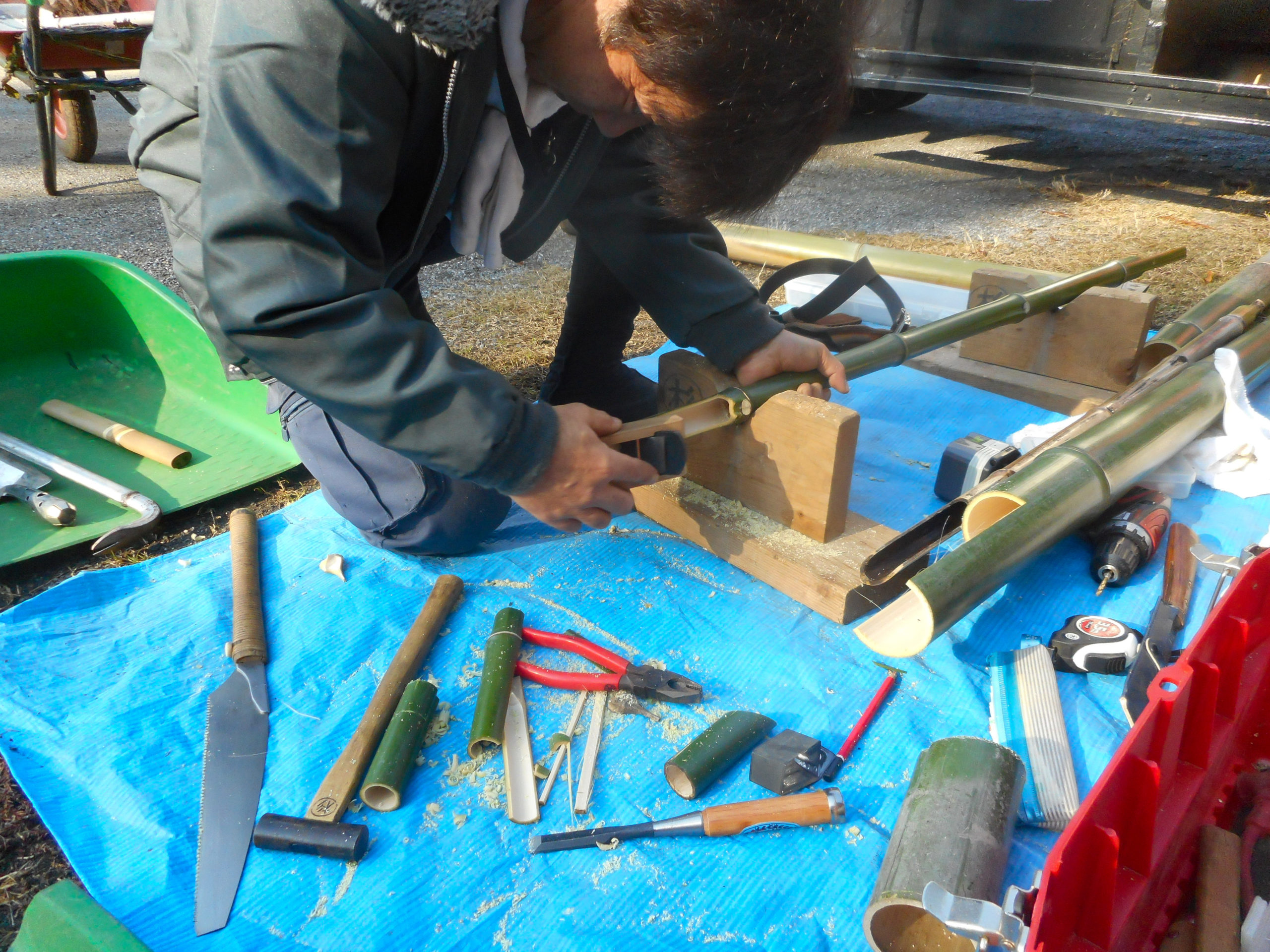

先端にカンナをかけます。
Shave the tip with a planer.

•

仕上がった状態です。
It’s done.

•

②組み立て
Assembly

パイプとホースの内部構造です。
The internal structure of pipes and hoses.

•

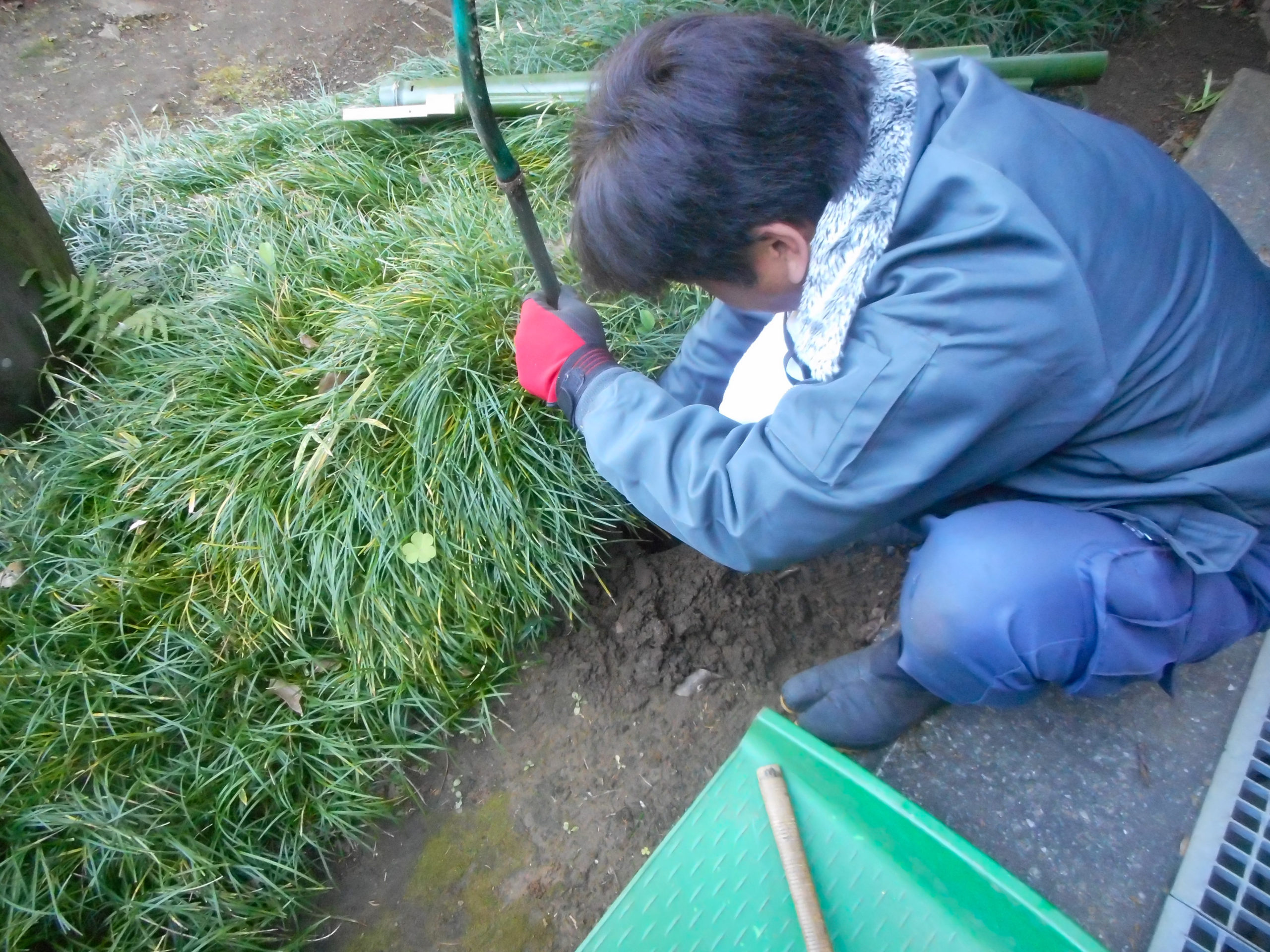

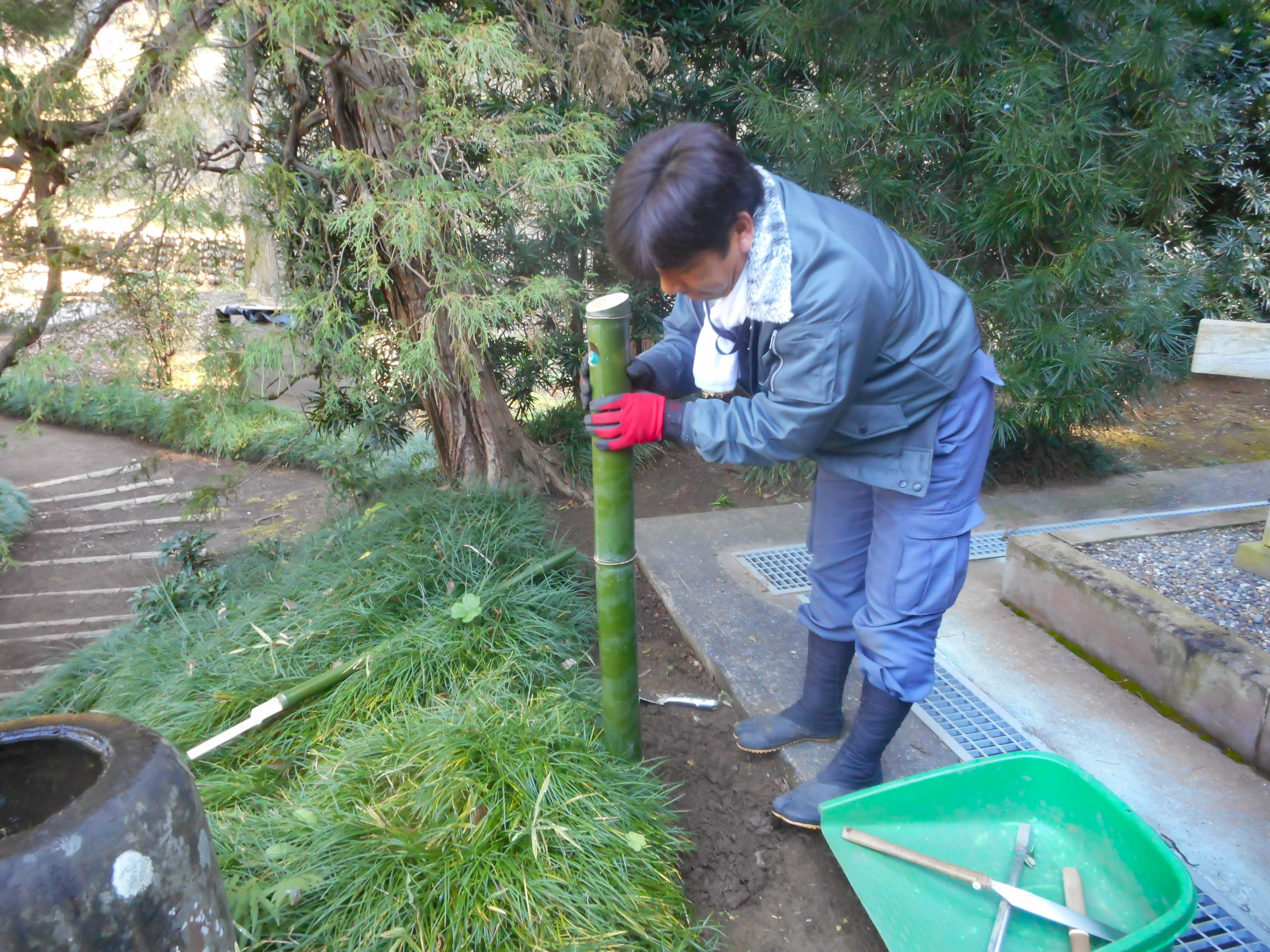

縦樋を立て込みホースを出します。
Stand the vertical gutter up and pull out the hose.

•

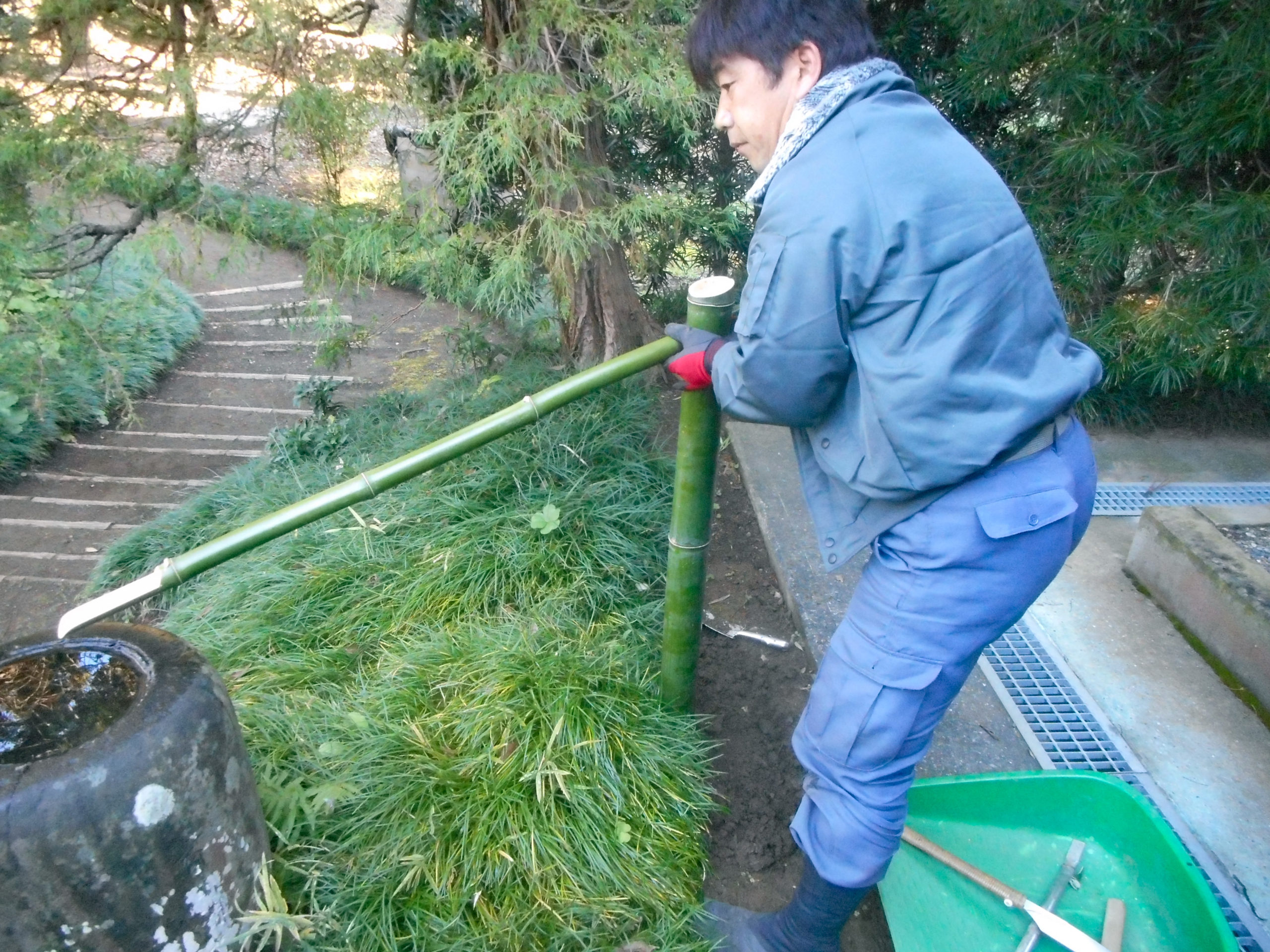

横樋を取り付けます。角度が悪いと、水が逆流しますので注意してください。
Install the side gutter. If the angle is bad, water will flow back, so please be careful.

•

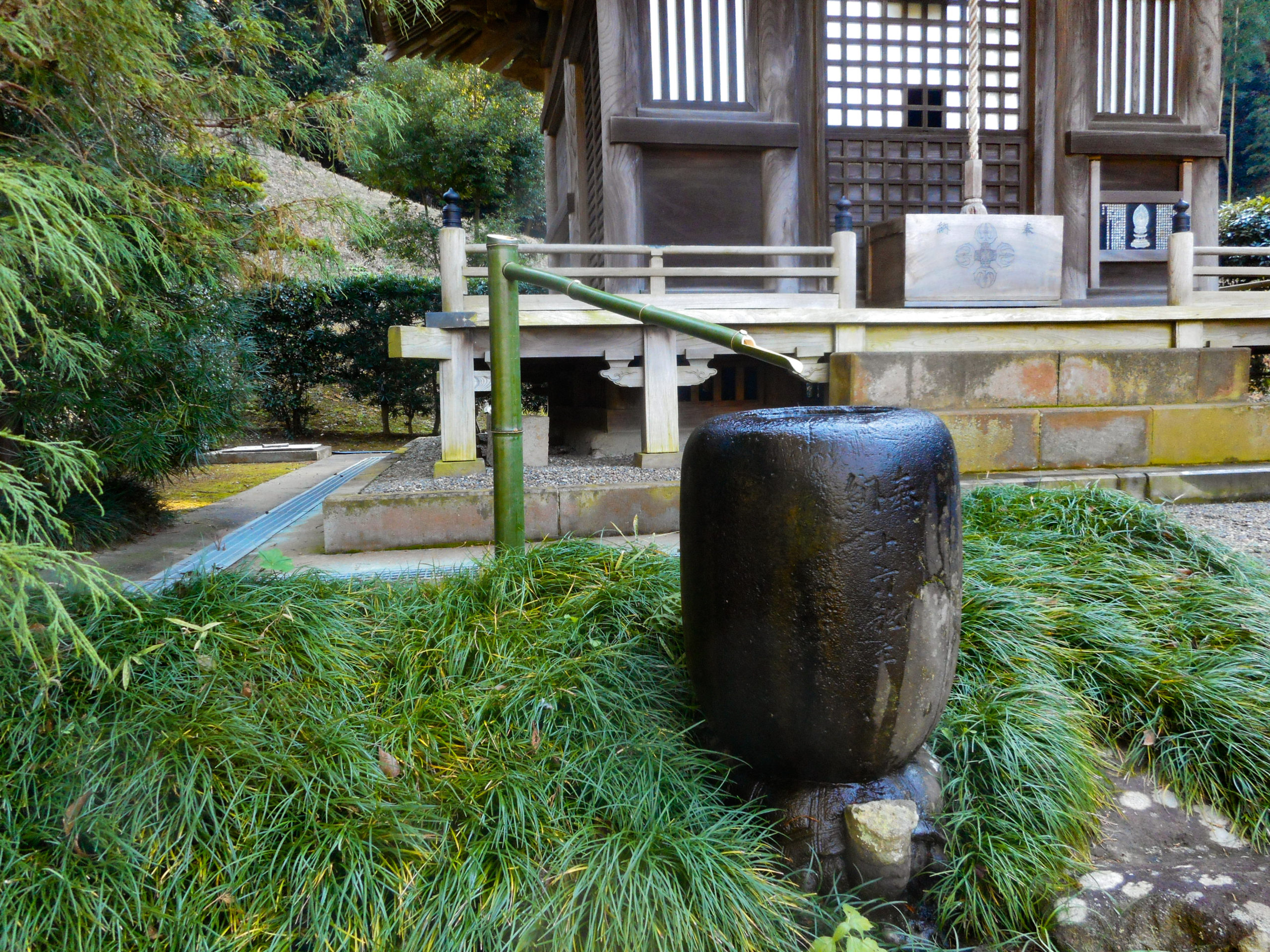

③完成
Finished

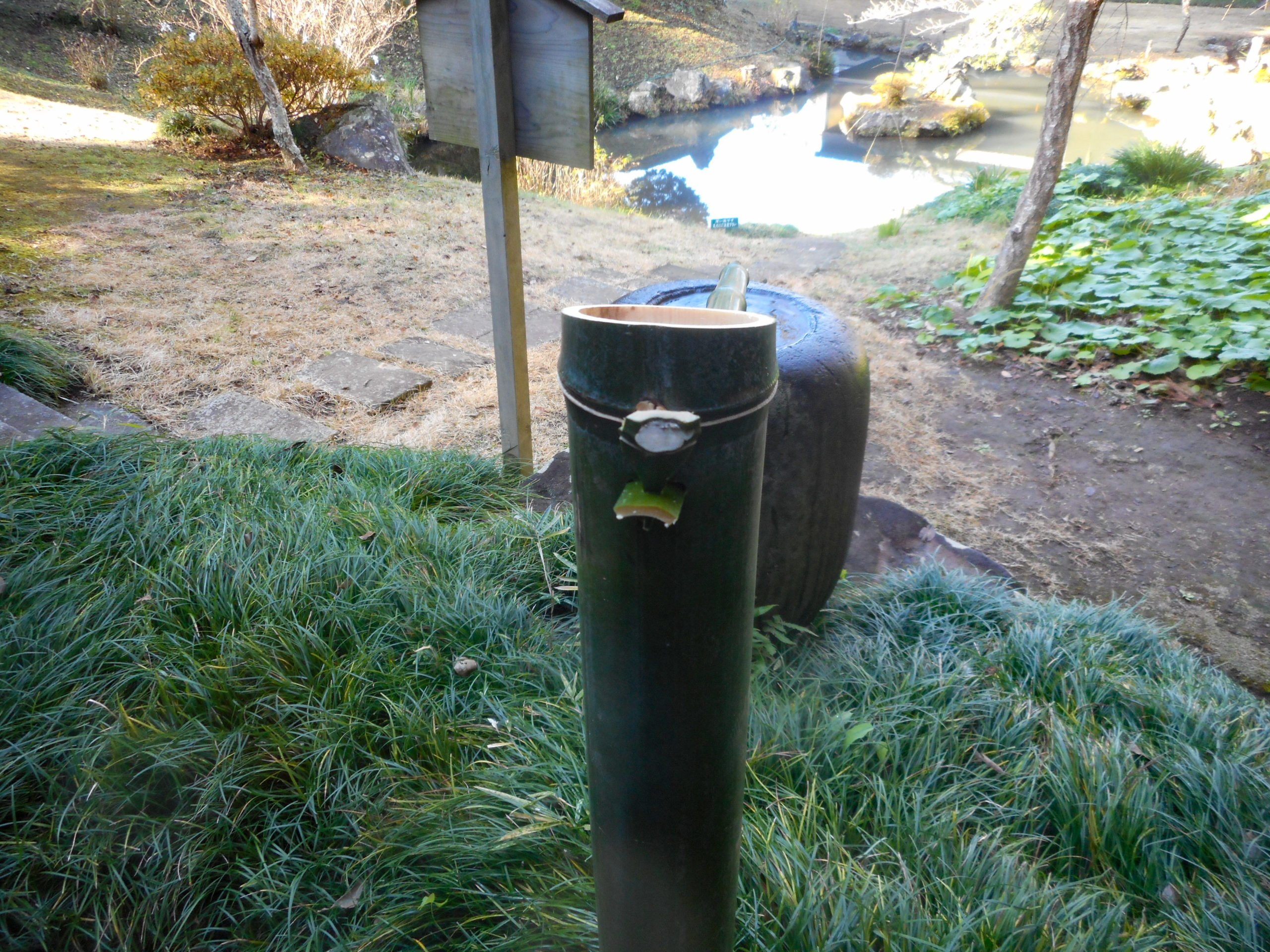

裏に竹串を差し込んで完成です。
Insert a bamboo skewer in the back to finish.

•

•

④おまけ

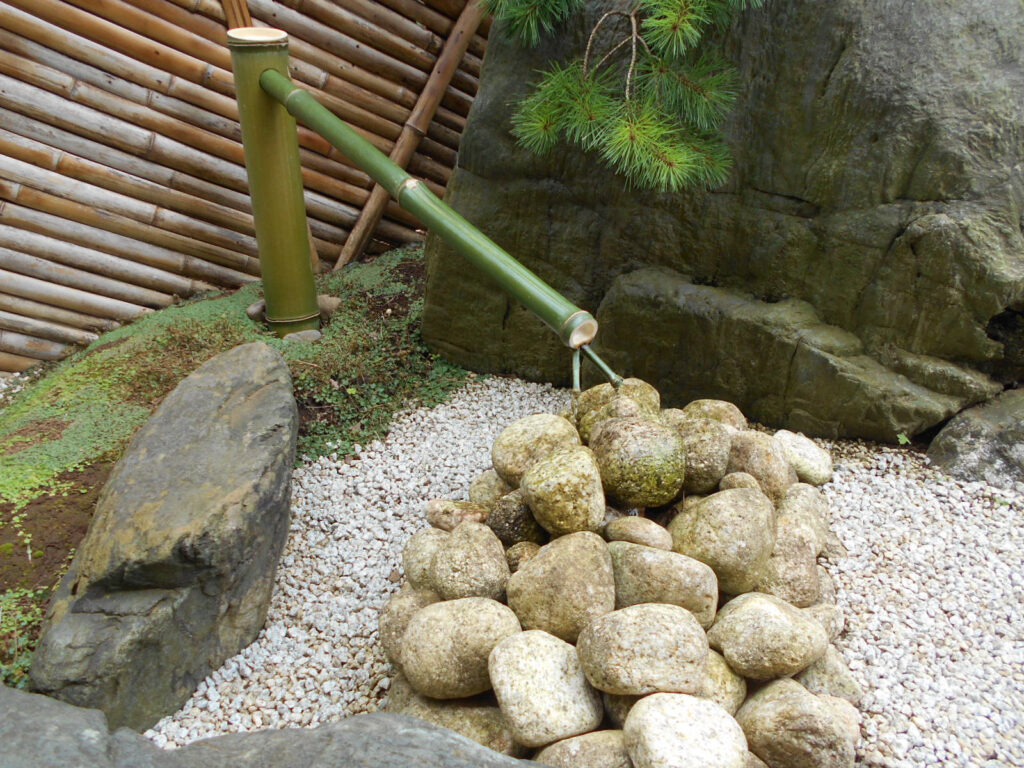

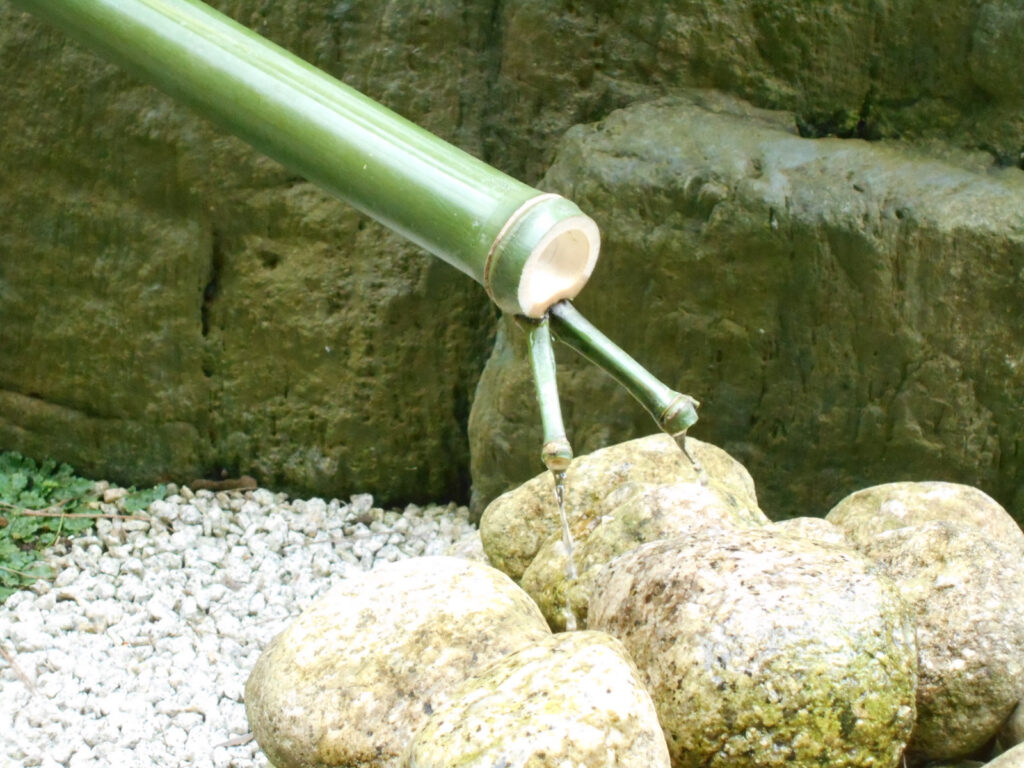

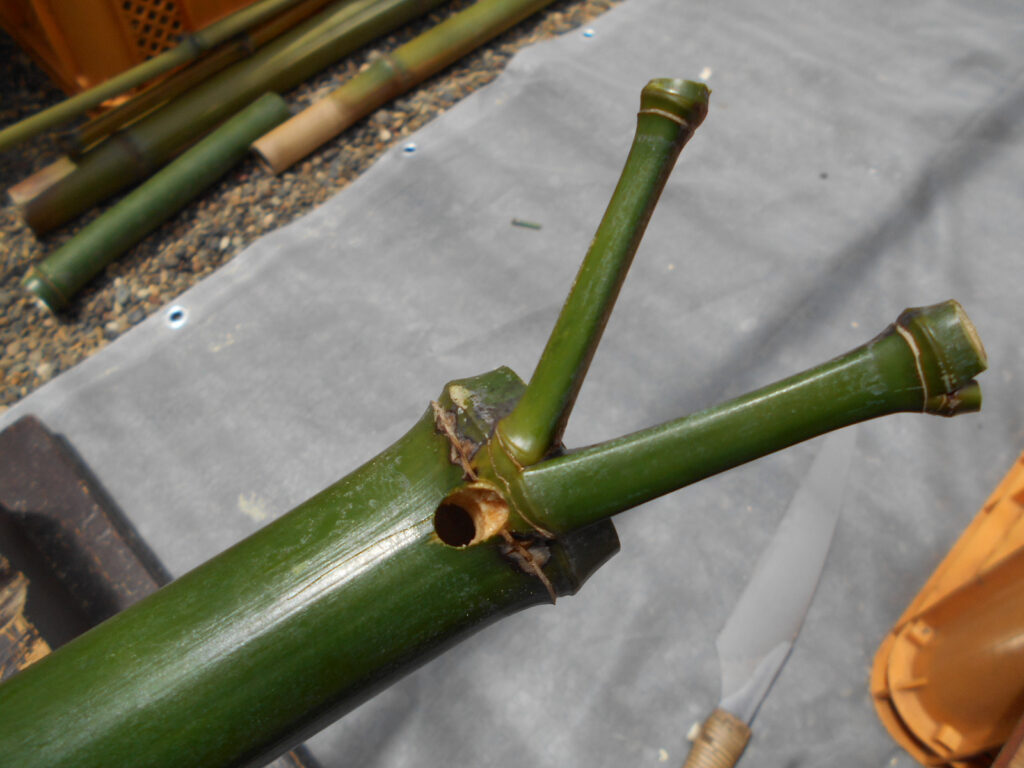

横樋の施工例です。説明は省略しますがご理解いただけると思います。また、同じことを繰り返さずに常に創作するように心がけています。
